皮托管型流量計

一、產品簡介
　　皮托管型流量計是基于皮托管測速原理上發展起來的，它是通過管道的平均流速及管道的有效截面積的乘積來確定流量的?！?br /> 　　皮托管型流量計結構簡單，安裝方便，只需在管道開一個Φ25mm-35mm的孔，（具體尺寸參見產品所附安裝圖）把皮托巴插入至管道中心，通過焊接或法蘭與管道連接即可。 　　
　　一般氣/液體工況，推介選擇皮托管型流量計 　　
　　普通蒸汽工況，推介選擇散熱管式或帶冷凝器皮托管流量計 　　
　　管道中介質流向改變的工況，推介使用雙流向皮托管傳感器 　　
　　當管道公稱直徑15mm≤Φ≤50mm時，推介使用管段式皮托管流量計

二 性能特點
1. 耐高溫高壓
　　它采用耐高溫、耐沖腐的不銹鋼材料制造，采用完整的金屬腔結構，確保強度和鋼性，以至于在高速氣流的沖刷下不會發生結構損壞。 　　
2. 防堵耐磨性
　　皮托管流量計采用完整的金屬腔結構，取壓孔大（8-15），可以在線吹掃，在線維護，并且選用特殊材料和工藝制作提高表面硬度和耐磨性，從而解決傳感器的堵塞問題和磨損問題；廣泛使用于電力行業中的一次風量，二次風量、化工行業中的各種物料氣體，冶金行業中的各種煤氣等。 　
3.節能
　　由于一次測量元件一般是由小于Φ30mm不銹鋼制成，其截面積很小在介質管道中幾乎無壓力損失，使運行成本大大減小，與孔板等節流裝置相比較具有明顯的節能效果。耐高溫高壓：一次元件探頭材質選用321不銹鋼 ( 根據不同介質選用特種鋼 )，可耐介質最高溫度650℃，介質最高壓力26MPa。 　　
4.可靠性高
　　因探頭的構造設計合理簡單，導壓管內介質不流動，雜物不容易進去，所以能長時間保持測量精度。 　　
5.安裝簡便
　　只需在管道合適的位置上打一個相當?shù)目?，把一次元件探頭插入管道中心，即可方便地進行安裝。 　　
6.無需維護
　　一次測量元件探頭本身無需維護，只需按計量器具定期檢定要求對差壓變送器進行，測量范圍廣：流量在0.5t/h～50000 t/h都可以精確測量。對低流速、小流量、大管徑測量效果尤佳。 廣泛用于氣體、蒸汽和液體流量測量。氣體：一次風速 ( 量 )、二次風速 ( 量 )、( 負壓 ) 空氣、氧氣、氫氣、干氣、煤氣 ( 轉爐煤氣、高爐煤氣、焦?fàn)t煤氣 )、天然氣、液化氣、煙氣、 化工物料氣等；汽體：過熱蒸汽、飽和蒸汽、濕蒸汽、雙向蒸汽等；液體：水、不滿管水、輕油、焦油、原油、各種溶液、化工物料液等。介質管道橫截面形狀適用范圍廣：本流量計對介質管道截面的幾何形狀無要求，圓形、橢圓形、方形、長方形、棱形等均適用。 配有智能化二次儀表：既可數顯各項參數，又可進行遠程通訊，構成網絡，便于集中管理。 　　

三、技術參數
　　1、量程比10：1
　　2、通用管徑：15mm～8000mm
　　3、通用介質：滿管、單向的氣體、蒸汽以及粘度不大于10厘泊的液體
　　4、直管段要求：通常情況下前10D、后5D保證測量精度1.0％~1.5％。
　　5、測量精度：±1.0％；±1.5％；
　　6、重復精度：±0.05％
　　7、適用壓力：0～26Mpa
　　8、適用溫度：-100℃～650℃
　　9、測量上限：根據工藝要求和探頭強度而定
　　10、測量下限：取決于測量最小差壓，低于最小差壓時，可采用特殊設計來滿足要求。

四  結構形式

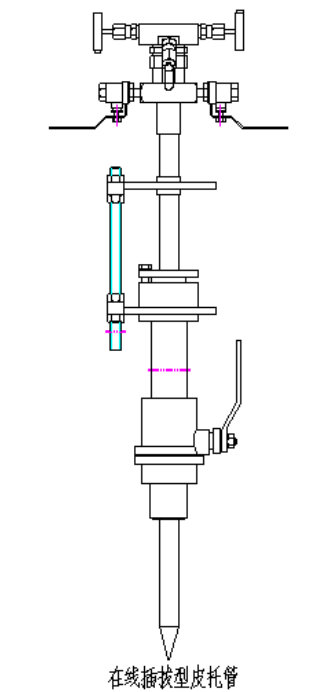

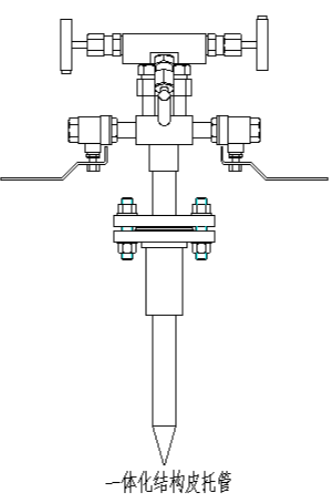

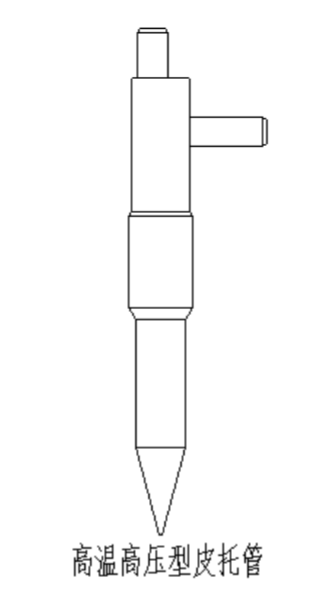

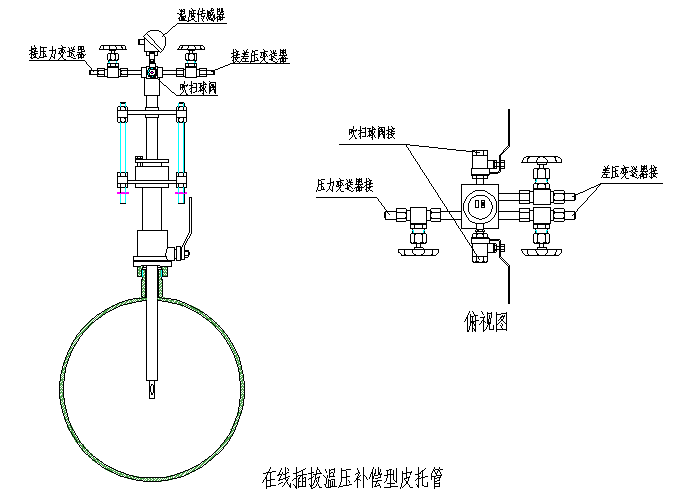

　　法蘭連接型  一體化結構   高溫高壓型   在線插拔型
