阿牛巴(普洛巴）均速管流量計

一、概述
　　均速管流量計(阿牛巴)是基于皮托管測速原理發展起來的一種 新穎的流量儀表。其突出的優點是結構相對簡單、重量輕、成本低 廉、壓損小、安裝維護方便、儀表配套適應性強，適用于圓形、矩 形、多面形管道的流量測量。在工藝管徑日益增大而又要求安裝方 便的情況下，均速管流量計更是作為大管徑流量測量的首選。該流 量計廣泛被應用于火電、核電、石油、輕紡、造紙、冶金、化工等 行業中對液體、氣體及蒸汽等介質的流量測量和控制。
　　由于均速管流量計測量的是流體的點速度，因此，對直管段的 要求比一般速度型流量計要長，只有保證足夠的直管段長度，才能 使管內流體有穩定的流速分布。一般要求前直管段最短長度在 10D 以上。由于流體若處在層流與紊流之間的過渡區時狀態不易移定，所以本流量計所選擇的雷諾數不宜在 2000~5000 之間。


均速管與孔板在被測管道中造成的壓力損失對比示意圖

二、測量原理

　　均速管流量計是基于皮托管測速原理發展起來的,它是通過管 道的平均流速及管道的有效截面積的乘積來確定流量的。

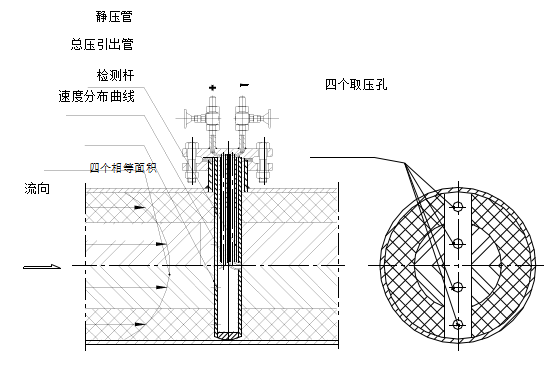

　　一般管道中的流速分布是不均勻的。如果是充分發展的流體， 其速度分布為指數規律。為了準確計量，將整個圓截面分成四個單 元面積相等的兩個半圓及兩個半環。均速管流量計的檢測桿是由　一根中空的金屬管組成，布置在垂直于流向的工藝管道中，迎流面鉆 兩對總壓孔，分別處于各單元面積的中央，它們分別反映了各單元 面積的流速大小。由于各總壓孔是相通的，傳至檢測桿中的各點總 壓值平均后，由總壓引出管經高壓接頭，送到變送器的正壓室。當 均速管流量計正確安裝在有足夠長度直管段的工藝管道上時，流量 截面上應沒有旋渦，整個截面的靜壓可認為是常數。在檢測桿的背 面中間設有一個檢測孔，代表了整個截面的靜壓。經靜壓引出管由 低壓接頭引至變送器的負壓室，正、負壓室測得的差壓的平方與流量截面的平均流速成正比，從而獲得差壓與流量成正比的關系。

　　因此，均速管流量計是由傳感器、（測桿）引壓附件、（正、負引壓毛細管、引壓管）控制閥、變送器、（差壓變送器、壓力變送器、 溫度變送器）、流量積算儀等件配套組成的流量計。
