標準孔板流量計
孔板流量計、 標椎孔板節流裝置直接依照GB2624-2006設計制造，按國標JJG640-94檢定。標椎孔板可以采用角接取壓（包括鉆孔和環室取壓）、法蘭取壓或D-D/2取壓三種取壓方式。按國家標椎進行設計、制造和檢定的標準節流件可不需要實流標定，精度高、結構簡單、制造成本低，但壓力損失較大，不適合要求壓力損失小的情況，標椎孔板廣泛用于石油、化工、冶金、電力等行業。
三、孔板流量計工作原理：
充滿管道的流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差。
在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。其基本公式如下：
c－流出系數 無量綱
d－工作條件下節流件的節流孔或喉部直徑
D－工作條件下上游管道內徑
qm－質量流量 Kg/s
qv－體積流量 m?/s
β－直徑比d/D 無量綱
流體的密度Kg/m?
可膨脹性系數 無量綱
四、孔板流量計結構：
節流裝置組成
節流件：標準孔板、1／4圓孔板、雙重孔板、偏心孔板、圓缺孔板、錐形入口孔板等
取壓裝置：環室、取壓法蘭、夾持環、導壓管等
連接法蘭（各種標準及其它設計部門的法蘭） 、緊固件。
測量管
附各種節流裝置適用范圍及有關技術指標
|
節流件名稱 |
適用管道 （DN mm） |
適用直徑比B（d/D） |
應用特點 |
流出系數不確定度Ec% |
設計標準 |
|
|
角接取壓標準孔板 |
環室式 |
50－500 50－500 |
0.2－0.75 0.2－0.75 |
適用于清潔介質其中GD結構適合高溫高壓條件下流量的測量 |
0.6－0.75% |
ISO5167 GB/T2624－2006 |
|
夾緊環式 |
50－500 |
0.2－0.75 |
易于清除污物，可用于不太清潔流體流量的測量 |
|||
|
斜鉆孔式 |
450－1000（3000） |
0.2－0.75 |
||||
|
法蘭取壓標準孔板 |
50－1000 |
0.2－0.75 |
易于清除污物，適用于各種介質
|
0.6－0.75% |
ISO5167 GB/T2624－2006 |
|
|
徑距取壓標準孔板 |
50－1000 |
0.2－0.75 |
||||
|
角接取壓標準噴嘴 （ISA1932噴嘴） |
50－500 |
0.3－0.8 |
壓損小，壽命長，尤其適用于蒸汽流量測量 |
0.8－1.2% |
ISO5167 GB/T2624－93 |
|
|
長徑噴嘴 |
50－630 |
0.2－0.8 |
壓損小壽命長，LGP型長徑噴嘴組件適合高參數水和蒸汽流量測量 |
2.0% |
ISO5167 GB/T2624－93 |
|
|
***文丘利管 |
機械加工式 |
100－800 |
0.2－0.8 |
壓力損失小，所需直管段小于孔板、噴嘴 |
1.0% |
ISO5167 GB/T2624－93 |
|
粗焊鐵板式 |
200－1200（2000） |
0.4－0.7 |
1.5% |
|||
|
文丘利噴嘴 |
65－500 |
0.316－0.77 |
同上 |
1.2－1.75% |
ISO5167 GB/T2624－93 |
|
|
1/4圓孔板 |
25－150 |
0.245－0.6 |
適用于低雷諾數 |
2.0－2.5% |
DIN BS |
|
|
錐形入口孔板 |
25－250 |
0.1－0.316 |
同上 |
2.0% |
BS |
|
|
圓缺孔板 |
50－1500 |
0.32－0.8 |
適用于贓污，有氣泡析出或含有固體微粒的流體測量。 |
1.5% |
DIN |
|
|
偏心孔板 |
100－1000 |
0.46－0.84 |
1－2% |
ASME |
||
|
小孔板 |
12.5－40 |
0.2－0.75 |
適用于小管道流量測量 |
0.75% |
ASME |
|
|
透鏡式孔板 |
12.5－150 |
0.2－0.75 |
適用于高壓常溫小管道流量測量 |
0.6－0.75% |
ISO5167ASME |
|
|
端頭孔板 |
大于等于15 |
0.2－0.62 |
|
1.5－2.0% |
|
|
|
雙重孔板 |
25－400 |
0.2－0.8 |
適用于大流量測量 |
|
|
|
|
限流孔板 |
|
|
|
|
|
|

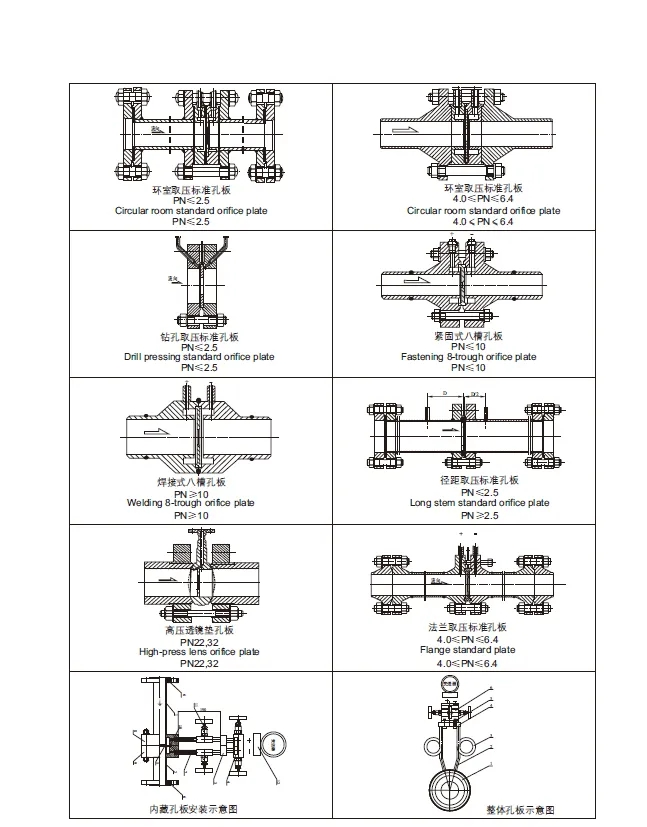

五、結構形式
