防堵測風裝置

一、產品簡介
        防堵測風裝置在工業領域應用廣泛，是一種適用多種介質的流量計，它可以廣泛應用于各種氣體流量的測量。氣體：一次風量、二次風量、負壓、空氣、氧氣、氫氣、干氣、轉爐煤氣、高爐煤氣、發生爐煤氣等。它結構簡單，安裝方便，只需在管道開一個φ25mm-60mm的孔（具體尺寸參見產品所附安裝圖）把防堵探頭插入到管道中心，通過焊接或法蘭與管道連接即可。

防堵測風裝置在長期的運行實踐過程中：

1、解決了電力行業測量一次風速、風量傳感器的堵塞、磨損問題。

2、解決了測量各種煤氣時傳感器結掛污垢的問題。

3、解決了小管徑和大管徑（20mm-8000mm）、低流速、小流量等難以測量的問題。

4、實現了帶壓開孔、在線安裝。

5、實現了在線疏通、在線清洗。

6、實現了各種管道檢測（方形、長方形、菱形、梯形、橢圓形、三角形等管道）。

7、實現了直管段不足的測量。

二、工作原理

防堵測風裝置是根據國際標準ISO3966《封閉管道中流體流量的測量——采用皮托靜壓管的速度面積法》設計的差壓式流量計，是國家發改委節能信息中心唯一推薦的和一種節能型流量計。皮托管原理很早就廣泛應用在航天航空業中。如：飛機風洞的測試和檢測，飛機發動機氣體動力測試、飛機飛行速度的測速桿等。

防堵測風裝置就是根據皮托管S型的原理制作而成的防堵探頭，使用時探頭插入管道中心，總壓孔對正流體的來流方向，總壓與靜壓之差即為管道中心的實測差壓，再由該防堵測風裝置的標定曲線擬合出該點的標準差壓，根據標準差壓來計算流體的流量。同時還需用壓力變送器測出流體壓力，用熱電阻溫度計測出流體溫度，把標準差壓信號、壓力信號、溫度信號同時引入單片機構成的流量積算儀或直接接入DCS系統，一方面對介質進行壓力、溫度補償，以保證測量精度，并用數字顯示出差壓、壓力、溫度、瞬時流量、累積流量、熱量、速度等參數。

防堵測風裝置是基于皮托管測速原理上發展起來的，它是通過管道的平均流速及管道的有效截面積的乘積來確定流量的。

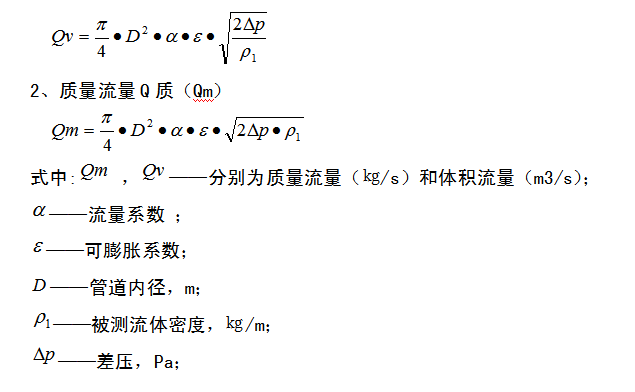

它的流量計算公式為：

1. 體積流量Q體（Qv）

三、技術參數

1、量程比5：1，特殊場合可達10：1
2、通用管徑：20mm～8000mm
3、通用介質：滿管、單向的氣體
4、直管段要求：通常情況下前1.5-5D、后1-3D保證測量精度1％～2.5％
5、測量精度：±1.0％；±1.5％;±2.5％
6、重復精度：±0.25％
7、適用壓力：0～6.4Mpa，特殊應用可達16Mpa
8、適用溫度：-100℃～650℃
9、測量上限：根據工藝要求和探頭強度而定
10、測量下限：取決于測量最小差壓，低于最小差壓時，可采用特殊設計來滿足要求。

四、性能特點
1、 S型防堵塞結構設計確保在管道介質濃度大于50%的工況下，測速裝置長期運行不會出現堵塞現象。
2、 壓力損失極小，大大降低風機電耗，節能效果明顯。
3、 核心部件采用耐磨材質特殊制造，確保連續使用一個大修周期以上。
4、 準確穩定的信號輸出，良好的線性及復現性。
5、 如采用多點網格排列法可以測量大尺寸管道，等截面多點布置精確測量氣體流速。
6、 直管段要求很低。 在1.5D的直管段的工況下，仍可保證線性與精度。
7、 差壓信號大，與畢托管、阿牛巴等相比，可產生大于其2倍的差壓。
8、可靠性高：因探頭的構造非常簡單，結構設計合理，導壓管內介質不流動，雜物不容易進去，所以能長時間保持測量精度。
 9、安裝簡便：只需在管道合適的位置上打一個相當?shù)目?，把一次元件探頭插入管道中心，即可方便地進行安裝。
 10、 測量范圍廣：氣體流量在6m/s以上都可以精確測量，對低流速、小流量、大管徑測量效果尤佳。廣泛用于各種氣體流量測量。氣體：一次風速 ( 量 )、二次風速 ( 量 )、( 負壓 ) 空氣、氧氣、氫氣、干氣、煤氣 ( 轉爐煤氣、高爐煤氣、焦?fàn)t煤氣 )、天然氣、液化氣、煙氣等。 　　
 11、 介質管道橫截面形狀適用范圍廣：本流量計對介質管道截面的幾何形狀無要求，圓形、橢圓形、方形、長方形、棱形、三角形、 梯形等均適用。 　　

12、 配有智能化二次儀表：既可數顯各項參數，又可進行遠程通訊，構成網絡，便于集中管理。

13、 可在線安裝檢修：部分無法停產安裝的測點和雜質含量過多的介質可不停產在線安裝測量，并可不停產進行清理和維護。

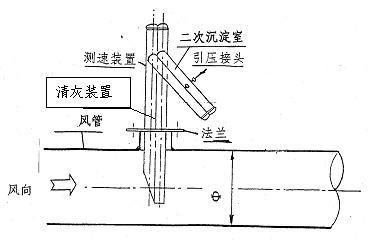

五、防堵測風裝置結構

六、安裝與投運：

    1、在安裝前首先對安裝防堵測風裝置位號型號管徑核實清楚是否與現場一致。
2、根據防堵測風裝置設計計算書以及現場實際情況確定安裝位置,并測量安裝位置。
3、確定安裝后，首先準備相應的開孔鉆及鉆頭，按安裝示意圖尺寸開孔，焊接底座一定要垂直于管道中心線。
4、將防堵測風裝置探頭插入介質管道中心，并保證安裝后頭部位于管道中心線上，確?？倝嚎讓φ齺砹鞣较?。擰緊法蘭緊固件。
5、選擇無震動的位置將三閥組、差壓變送器固定好。差壓變送器的兩個接口應布置在同一水平面上，并將導壓管連接至防堵測風裝置，做好所有焊點以及連接部位的氣密性檢查，用肥皂沫或者氣體檢漏儀，檢測設備連接處是否泄漏。                                                      　

    6、正確將差壓變送器信號線接至流量積算儀或者PLC、DCS系統，根據廠家提供的計算書以及計算模型對差壓變送器及系統進行參數設置。

7、投運前檢查差壓變送器是否在零位，消除安裝誤差。差壓變送器接24V直流電源，將兩個一次截止閥依次打開，將三閥組平衡閥打開，打開變送器兩端的排氣閥，進行適當排污或 排氣處理，防止導管積氣（測量氣體時防止積液）。關閉一次閥門，觀察變送器零點是否正確，若有偏差進行調零。完全正確后打開一次閥門關閉三閥組的平衡閥，各部位檢查無誤后，方可投入運行。

8、日常維護

8.1每天對儀表進行一次日常檢查，檢查內容如下：

8.1.1檢查儀表密封點是否完全密封應無泄漏，銘牌表示完好清晰儀表上無積塵、無腐蝕、銹蝕。

8.1.2檢查儀表顯示有無異常，字跡清晰明了；流量表的顯示應有當前溫度、壓力、瞬時流量和累計流量值，儀表接線是否松動，現場防水箱是否有漏水現象。

8.2儀表每三個月進行一次檢查。

8.2.1在進行檢查前應與工藝取得聯系，經調度室同意后方可進行檢查維護。

8.2.2將儀表傳感器從管道上抽出來，檢查儀表傳感器總壓口有無異物、結垢；導壓管是否暢通無阻。

8.2.3檢查變送器零位，確保不要因變送器零位漂移造成測量誤差偏高。

8.2.4檢查液晶流量積算儀輸出偏差是否在有效范圍內，儀表內部有無腐蝕、元件發熱現象。

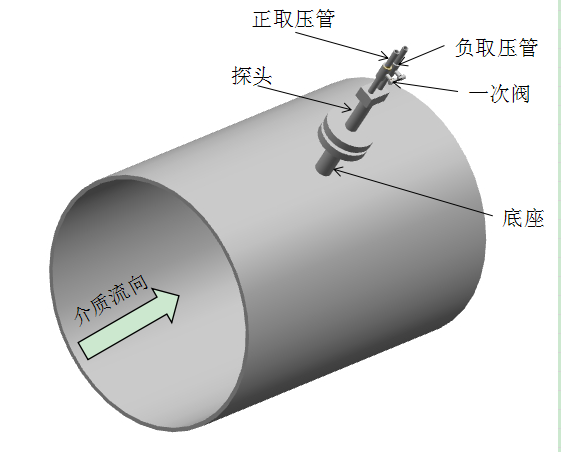

• 安裝示意圖

水平管道

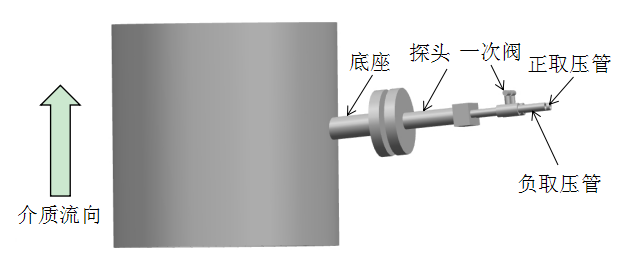

垂直管道（探頭以水平向上3-5°角插入管道）
